光デバイス製品

TOΔET®シリーズの紹介

赤色レーザーを用いた光モジュール、TODET®シリーズです。
光ファイバの通光チェック、ライトガイド、光センサー光源などの用途に使用できます。
構造は各種光コネクタとコンタクトが出来、5Km先の光ファイバ端面で視認可能です。
お客様のニーズに合わせカスタマイズが可能ですので、お気軽にお問合せください。

特徴

製品内部に径2.5mmフェルールが装備され、光ファイバとのフィジカルコンタクトにより効率よく光ファイバに入射します。モニターPDを実装していますので安定した光出力が得られ、入射光(赤色)は光ファイバーを通り5Km先でも視覚確認が可能です。殆どの光コネクター(SC,FC,ST)との接続が可能で、2.5mm-1.25mm変換アダプター(別売)によりMU,LCコネクターも接続可能です。

製品

TODET-LRC-03650 赤色LDモジュール


赤色LDを使用し、光ファイバとのフィジカルコンタクトにより5Km先でも視認可能です。
波長:650nm  出力:3mW
RC-LC変換アダプタ(オプション)
φ2.5mm-φ1.25mmフェルールの変換アダプタ。

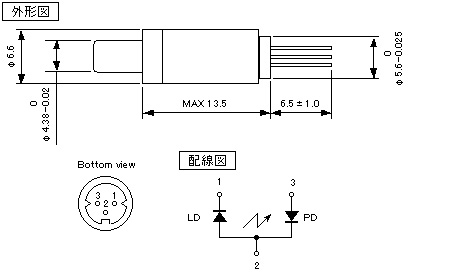

寸法図

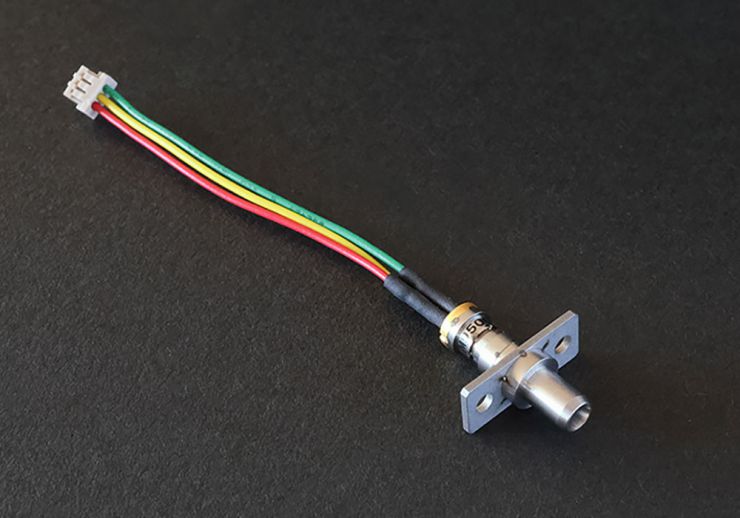

TODET-LRCFW-03650


上記製品へ機器への取付け用フランジ、電源用リード線・コネクタを付けたタイプになります。

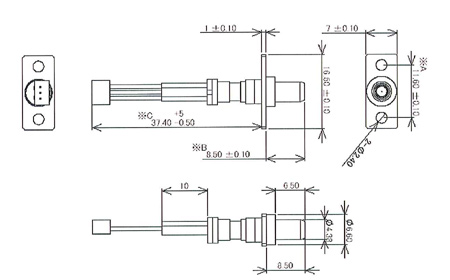

寸法図



ODM TODET variety


【その他実績】
青色LD、緑色LD、紫色LD、など可視光レザーやSLDなどを使ったレセプタクル、ピグテール、各種アダプタへのモジュール組立。
お客様ご指定のLD、出力、アダプタ形状などがある場合、設計・開発~製造まで行います。

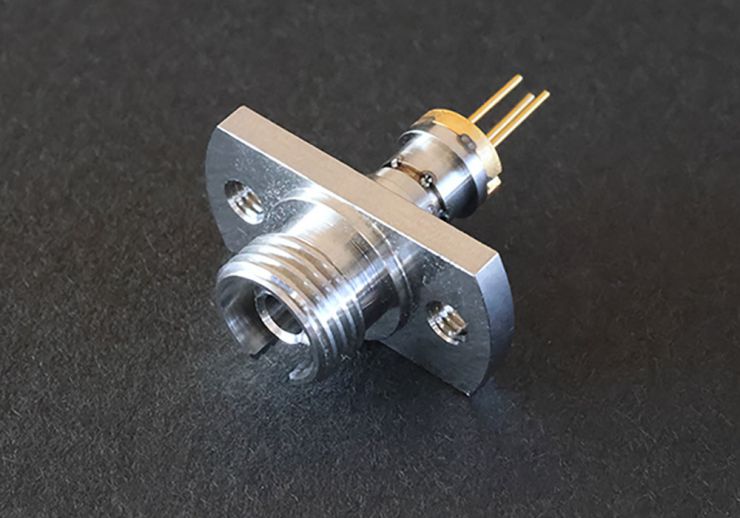

カスタマイズ例:FCアダプタ付モジュール

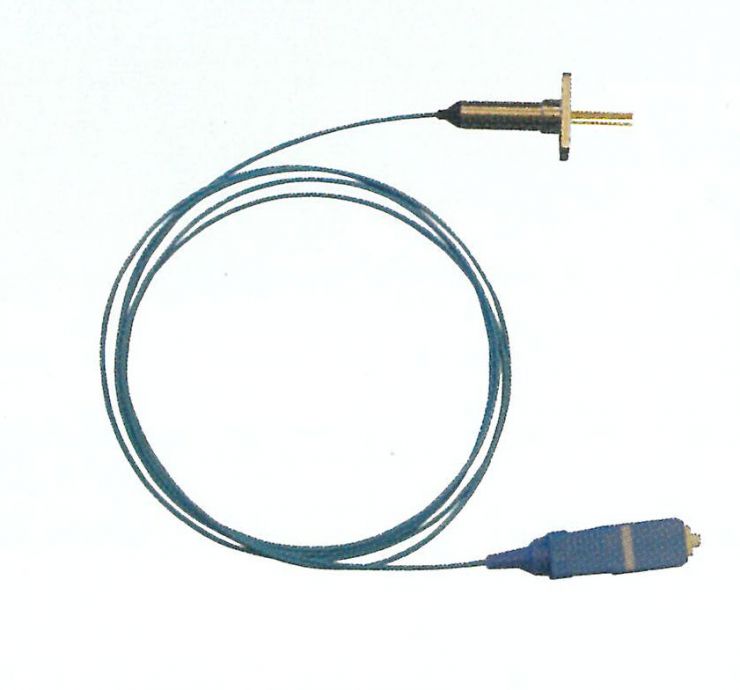

OEM製品


TOSA(transmitter Optical Sub-Assembly) メトロNW用トランシーバ

ROSA(Receiver Optical Sub-Assembly) CATV・FTTH・携帯電話基地局

BOSA(Bi-directional Sub-Assembly) OLT、CATV・FTTH・携帯電話基地局

【カスタムパッケージ】


【光ファイバ先端加工】



TO-CANアッセンブリー

TO-CANシリーズ各種サイズにてアッセンブリー対応

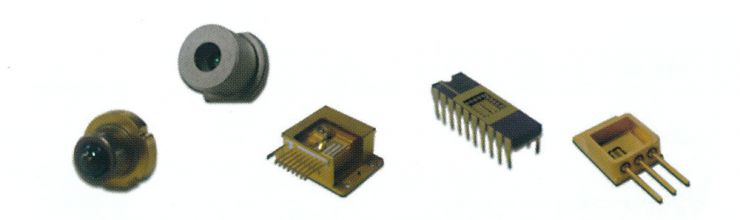

各種パッケージ
DIPタイプ実装、3D(LD+PD)実装等カスタムアッセンブリー対応
高出力組込み用・医療用等もOEMの実績

光ファイバ先端加工
楔型、球形、尖形、斜め等に加工
様々なビームパターンを実現

光ファイバメタライズ
光通信用機器用のファイバの機密封止
ハンダ接合用メタライズ
単芯、テープ多心、中間メタライズにも対応

試作・評価

試作のみ、評価・実験のみのビジネスにも対応

【ファイバメタライズ】


性能

モニターPDを内蔵しており安定した光出力が得られます。

項目 記号 標準 単位
光出力 Po 3.2 mW
光波長 λp 650 nm
しきい値 Ith 20 mA
動作電流 Iop 30 mA
動作電圧 Vop 2.3 V
モニター電流 Im 0.2 mA
動作周囲温度 Topr -10~50
